真空用継手部品

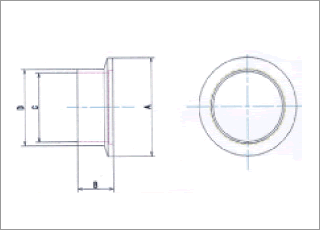

ＫＦ型ミドルフランジ
材質：SUS304（単位：mm）
| 品番 |
Ａ |
Ｂ |
Ｃ |
Ｄ |
価格（円）（税別） |
| NW16FM |
Φ30 |
24.5 |
Φ16 |
Φ20 |
560 |
| NW25FM |
Φ40 |
30 |
Φ24 |
Φ28 |
680 |
| NW40FM |
Φ55 |
30 |
Φ40 |
Φ44 |
850 |
| NW50FM |
Φ75 |
34.5 |
Φ51 |
Φ57 |
1,480 |

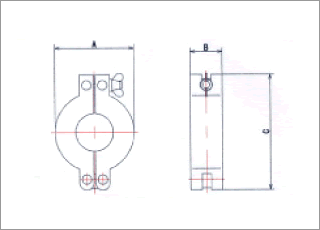

ＫＦ用クランプ
材質：SUS304（単位：mm）
| 品番 |
Ａ |
Ｂ |
Ｃ |
価格（円）（税別） |
| NW16CLA |
Φ45 |
17 |
62 |
460 |
| NW25CLA |
Φ56 |
17 |
73 |
510 |
| NW40CLA |
Φ72 |
17 |
90 |
600 |
| NW50CLA |
Φ95 |
19 |
125 |
690 |

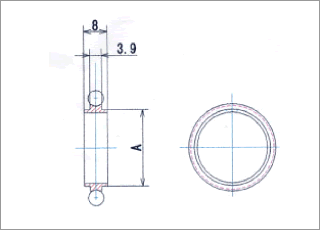

センタリング付Ｏリング
材質：SUS304（単位：mm）
| 品番 |
Ａ |
価格（円）（税別） |
| NW16CVS |
Φ45 |
500 |
| NW25CVS |
Φ56 |
650 |
| NW40CVS |
Φ72 |
770 |
| NW50CVS |
Φ95 |
1,040 |

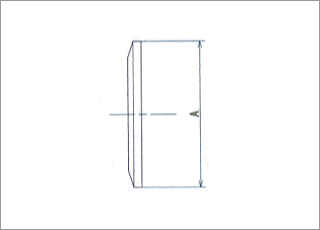

ブランクフランジ
材質：SUS304（単位：mm）
| 品番 |
Ａ |
価格（円）（税別） |
| NW16FB |
Φ30 |
360 |
| NW25FB |
Φ40 |
440 |
| NW40FB |
Φ55 |
480 |
| NW50FB |
Φ75 |
640 |

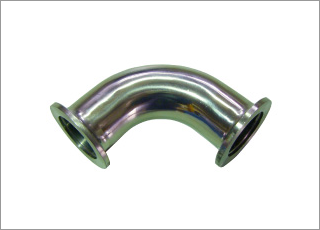

エルボ
| 品番 |
価格（円）（税別） |
| NW16エルボ |
2,250 |
| NW25エルボ |
2,750 |
| NW40エルボ |
3,750 |
| NW50エルボ |
6,000 |

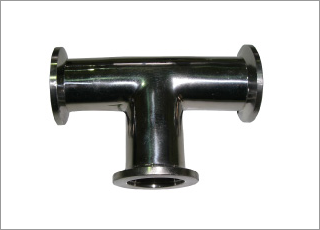

ティ
| 品番 |
価格（円）（税別） |
| NW16ティ |
3,250 |
| NW25ティ |
4,000 |
| NW40ティ |
6,000 |
| NW50ティ |
8,500 |

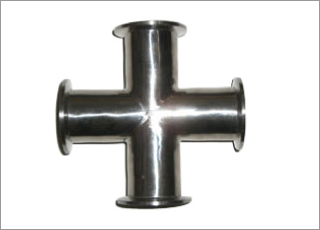

クロス
| 品番 |
価格（円）（税別） |
| NW16クロス |
4,900 |
| NW25クロス |
6,250 |
| NW40クロス |
9,250 |
| NW50クロス |
14,500 |
▲
